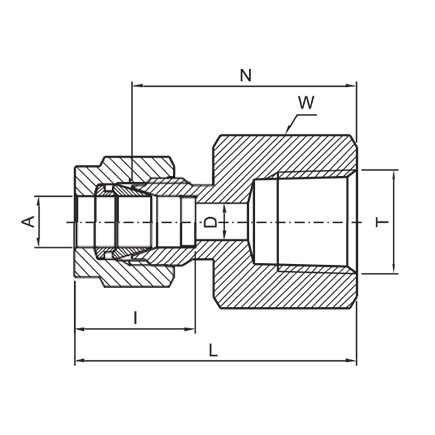

FEMALE CONNECTOR – DFC
| TUBE (METRIC) TO FEMALE NPT THREAD | |||||||
| PART NUMBER | A (TUBE O.D.) | T(NPT) | D | W (HEX. FLAT) | N | L | I |
| mm | mm | mm | mm | mm | mm | mm | |
| DFC – 3M – 2N | 3 | 1/8 | 2.4 | 14 | 22.1 | 28.7 | 12.7 |
| DFC – 3M – 4N | 3 | 1/4 | 2.4 | 19 | 26.9 | 33.5 | 12.7 |
| DFC – 4M – 2N | 4 | 1/8 | 2.4 | 14 | 23.1 | 29.7 | 13.7 |
| DFC – 6M – 2N | 6 | 1/8 | 4.8 | 14 | 23.9 | 31.3 | 15.3 |
| DFC – 6M – 4N | 6 | 1/4 | 4.8 | 19 | 28.4 | 35.8 | 15.3 |
| DFC – 6M – 6N | 6 | 3/8 | 4.8 | 22 | 30.2 | 37.6 | 15.3 |
| DFC – 6M – 8N | 6 | 1/2 | 4.8 | 27 | 35.1 | 42.5 | 15.3 |
| DFC – 8M – 2N | 8 | 1/8 | 6.4 | 15 | 24.6 | 32.1 | 16.2 |
| DFC – 8M – 4N | 8 | 1/4 | 6.4 | 19 | 29.5 | 37.0 | 16.2 |
| DFC – 8M – 6N | 8 | 3/8 | 6.4 | 22 | 31.0 | 38.5 | 16.2 |
| DFC – 8M – 8N | 8 | 1/2 | 6.4 | 27 | 35.8 | 43.3 | 16.2 |
| DFC – 10M – 4N | 10 | 1/4 | 7.9 | 19 | 30.2 | 37.8 | 17.2 |
| DFC – 10M – 6N | 10 | 3/8 | 7.9 | 22 | 31.8 | 39.4 | 17.2 |
| DFC – 10M – 8N | 10 | 1/2 | 7.9 | 27 | 36.6 | 44.2 | 17.2 |
| DFC – 12M – 4N | 12 | 1/4 | 9.5 | 22 | 30.2 | 40.3 | 22.8 |
| DFC – 12M – 6N | 12 | 3/8 | 9.5 | 22 | 31.8 | 41.9 | 22.8 |
| DFC – 12M – 8N | 12 | 1/2 | 9.5 | 27 | 36.6 | 46.7 | 22.8 |
| DFC – 15M – 8N | 15 | 1/2 | 11.9 | 27 | 36.6 | 46.7 | 24.4 |
| DFC – 16M – 8N | 16 | 1/2 | 12.7 | 27 | 36.8 | 46.9 | 24.4 |
| DFC – 20M – 8N | 20 | 1/2 | 15.9 | 30 | 37.8 | 47.9 | 26.0 |
| DFC – 20M – 12N | 20 | 3/4 | 15.9 | 35 | 39.6 | 49.7 | 26.0 |
| DFC – 22M – 12N | 22 | 3/4 | 18.3 | 35 | 39.6 | 49.7 | 26.0 |
| DFC – 22M – 16N | 22 | 1 | 18.3 | 41 | 47.8 | 57.9 | 26.0 |
| DFC – 25M – 12N | 25 | 3/4 | 21.8 | 35 | 41.1 | 53.4 | 31.3 |
| DFC – 25M – 16N | 25 | 1 | 21.8 | 41 | 50.0 | 62.3 | 31.3 |
| TUBE (INCH) TO FEMALE NPT THREAD | |||||||||||||
| PART NUMBER | A (TUBE O.D.) | T (NPT) | D | W (HEX. FLAT) | N | L | I | ||||||
| in | mm | in | in | mm | in | mm | in | mm | in | mm | in | mm | |
| DFC – 1 – 1N | 1/16 | 1.58 | 1/16 | 0.05 | 1.27 | 7/16 | 11.1 | 0.78 | 19.81 | 0.93 | 23.62 | 0.34 | 8.6 |
| DFC – 1 – 2N | 1/16 | 1.58 | 1/8 | 0.05 | 1.27 | 9/16 | 14.3 | 0.81 | 20.57 | 0.96 | 24.38 | 0.34 | 8.6 |
| DFC – 2 – 2N | 1/8 | 3.17 | 1/8 | 0.09 | 2.28 | 9/16 | 14.3 | 0.87 | 22.10 | 1.13 | 28.70 | 0.50 | 12.7 |
| DFC – 2 – 4N | 1/8 | 3.17 | 1/4 | 0.09 | 2.28 | 3/4 | 19.1 | 1.06 | 26.92 | 1.32 | 33.52 | 0.50 | 12.7 |
| DFC – 3 – 2N | 3/16 | 4.76 | 1/8 | 0.12 | 3.04 | 9/16 | 14.3 | 0.91 | 23.11 | 1.17 | 29.71 | 0.54 | 13.7 |
| DFC – 4 – 2N | 1/4 | 6.35 | 1/8 | 0.19 | 4.82 | 9/16 | 14.3 | 0.94 | 23.87 | 1.23 | 31.24 | 0.60 | 15.3 |
| DFC – 4 – 4N | 1/4 | 6.35 | 1/4 | 0.19 | 4.82 | 3/4 | 19.1 | 1.12 | 28.44 | 1.41 | 35.81 | 0.60 | 15.3 |
| DFC – 4 – 6N | 1/4 | 6.35 | 3/8 | 0.19 | 4.82 | 7/8 | 22.2 | 1.19 | 30.22 | 1.48 | 37.59 | 0.60 | 15.3 |
| DFC – 4 – 8N | 1/4 | 6.35 | 1/2 | 0.19 | 4.82 | 1-1/16 | 27.0 | 1.38 | 35.0 | 1.67 | 42.42 | 0.60 | 15.3 |
| DFC – 5 – 2N | 5/16 | 7.93 | 1/8 | 0.25 | 6.35 | 9/16 | 14.3 | 0.97 | 24.63 | 1.26 | 32.00 | 0.64 | 16.3 |
| DFC – 5 – 4N | 5/16 | 7.93 | 1/4 | 0.25 | 6.35 | 3/4 | 19.1 | 1.16 | 29.46 | 1.45 | 36.83 | 0.64 | 16.3 |
| DFC – 6 – 2N | 3/8 | 9.52 | 1/8 | 0.28 | 7.11 | 5/8 | 15.9 | 1.00 | 25.40 | 1.29 | 32.76 | 0.66 | 16.9 |
| DFC – 6 – 4N | 3/8 | 9.52 | 1/4 | 0.28 | 7.11 | 3/4 | 19.1 | 1.19 | 30.22 | 1.48 | 37.59 | 0.66 | 16.9 |
| DFC – 6 – 6N | 3/8 | 9.52 | 3/8 | 0.28 | 7.11 | 7/8 | 22.2 | 1.25 | 31.75 | 1.54 | 39.11 | 0.66 | 16.9 |
| DFC – 6 – 8N | 3/8 | 9.52 | 1/2 | 0.28 | 7.11 | 1-1/16 | 27.0 | 1.44 | 36.57 | 1.73 | 43.94 | 0.66 | 16.9 |
| DFC – 6 – 12N | 3/8 | 9.52 | 3/4 | 0.28 | 7.11 | 1-5/16 | 33.3 | 1.59 | 40.38 | 1.88 | 47.75 | 0.66 | 16.9 |
| DFC – 8 – 4N | 1/2 | 12.70 | 1/4 | 0.41 | 10.41 | 13/16 | 20.6 | 1.19 | 30.2 | 1.59 | 40.38 | 0.90 | 22.9 |
| DFC – 8 – 6N | 1/2 | 12.70 | 3/8 | 0.41 | 10.41 | 7/8 | 22.2 | 1.25 | 31.75 | 1.65 | 41.91 | 0.90 | 22.9 |
| DFC – 8 – 8N | 1/2 | 12.70 | 1/2 | 0.41 | 10.41 | 1-1/16 | 27.0 | 1.44 | 36.57 | 1.84 | 46.73 | 0.90 | 22.9 |
| DFC – 8 – 12N | 1/2 | 12.70 | 3/4 | 0.41 | 10.41 | 1-5/16 | 33.3 | 1.50 | 38.10 | 1.90 | 48.26 | 0.90 | 22.9 |
| DFC – 10 – 6N | 5/8 | 15.87 | 3/8 | 0.50 | 12.70 | 1-5/16 | 23.8 | 1.25 | 31.75 | 1.65 | 41.91 | 0.96 | 24.4 |
| DFC – 10 – 8N | 5/8 | 15.87 | 1/2 | 0.50 | 12.70 | 1-1/16 | 27.0 | 1.44 | 36.57 | 1.84 | 46.73 | 0.96 | 24.4 |
| DFC – 10 – 12N | 5/8 | 15.87 | 3/4 | 0.5 | 12.7 | 1-5/16 | 33.3 | 1.50 | 38.1 | 1.90 | 48.26 | 0.96 | 24.4 |
| DFC – 12 – 8N | 3/4 | 19.05 | 1/2 | 0.62 | 15.74 | 1-1/16 | 27.0 | 1.44 | 36.57 | 1.84 | 46.73 | 0.96 | 24.5 |
| DFC – 12 – 12N | 3/4 | 19.05 | 3/4 | 0.62 | 15.74 | 1-5/16 | 33.3 | 1.50 | 38.10 | 1.90 | 48.26 | 0.96 | 24.5 |
| DFC – 14 – 12N | 7/8 | 22.22 | 3/4 | 0.72 | 18.28 | 1-5/16 | 33.3 | 1.56 | 39.62 | 1.96 | 49.78 | 1.02 | 25.9 |
| DFC – 16 – 12N | 1 | 25.40 | 3/4 | 0.88 | 22.35 | 1-3/8 | 34.9 | 1.62 | 41.14 | 2.10 | 53.34 | 1.23 | 31.2 |
| DFC – 16 – 16N | 1 | 25.4 | 1 | 0.88 | 22.35 | 1-5/8 | 41.3 | 1.97 | 50.03 | 2.45 | 62.23 | 1.23 | 31.2 |
| DFC – 20 – 20N | 1-1/4 | 31.75 | 1-1/4 | 1.09 | 27.7 | 2-1/8 | 54 | 2.07 | 52.59 | 2.94 | 74.68 | 1.62 | 41.2 |
| DFC – 24 – 24N | 1-1/2 | 38.1 | 1-1/2 | 1.34 | 34.0 | 2-3/8 | 60.3 | 2.21 | 56.13 | 3.28 | 83.31 | 1.97 | 50.0 |
| DFC – 32 – 32N | 2 | 50.8 | 2 | 1.81 | 45.97 | 2-7/8 | 73 | 2.53 | 64.26 | 4.0 | 101.6 | 2.66 | 67.6 |
| TUBE (METRIC) TO FEMALE ISO TAPERED THREAD | |||||||
| A (TUBE O.D.) | T (ISO) | D | W (HEX. FLAT) | N | L | I | |
| PART NUMBER | mm | in | mm | mm | mm | mm | mm |
| DFC – 3M – 2P | 3 | Rc 1/8 | 2.4 | 14 | 22.1 | 28.7 | 12.9 |
| DFC – 6M – 2P | 6 | Rc 1/8 | 4.8 | 14 | 23.9 | 31.3 | 15.3 |
| DFC – 6M – 4P | 6 | Rc 1/4 | 4.8 | 19 | 28.4 | 35.8 | 15.3 |
| DFC – 6M – 6P | 6 | Rc 3/8 | 4.8 | 22 | 30.2 | 37.6 | 15.3 |
| DFC – 6M – 8P | 6 | Rc 1/2 | 4.8 | 27 | 35.1 | 42.5 | 15.3 |
| DFC – 8M – 2P | 8 | Rc 1/8 | 6.4 | 15 | 24.6 | 32.1 | 16.2 |
| DFC – 8M – 4P | 8 | Rc 1/4 | 6.4 | 19 | 29.5 | 37.0 | 16.2 |
| DFC – 8M – 6P | 8 | Rc 3/8 | 6.4 | 22 | 31.0 | 38.5 | 16.2 |
| DFC – 8M – 8P | 8 | Rc 1/2 | 6.4 | 27 | 35.8 | 43.3 | 16.2 |
| DFC – 10M – 2P | 10 | Rc 1/8 | 7.9 | 18 | 25.4 | 33.0 | 17.2 |
| DFC – 10M – 4P | 10 | Rc 1/4 | 7.9 | 19 | 30.2 | 37.8 | 17.2 |
| DFC – 10M – 6P | 10 | Rc 3/8 | 7.9 | 22 | 31.8 | 39.4 | 17.2 |
| DFC – 10M – 8P | 10 | Rc 1/2 | 7.9 | 27 | 36.6 | 44.2 | 17.2 |
| DFC – 12M – 2P | 12 | Rc 1/8 | 9.5 | 22 | 25.4 | 35.5 | 22.8 |
| DFC – 12M – 4P | 12 | Rc 1/4 | 9.5 | 22 | 30.2 | 40.3 | 22.8 |
| DFC – 12M – 6P | 12 | Rc 3/8 | 9.5 | 22 | 31.8 | 41.9 | 22.8 |
| DFC – 12M – 8P | 12 | Rc 1/2 | 9.5 | 27 | 36.6 | 46.7 | 22.8 |
| DFC – 12M – 12P | 12 | Rc 3/4 | 9.5 | 35 | 38.9 | 49.0 | 22.8 |
| DFC – 15M – 6P | 15 | Rc 3/8 | 11.9 | 24 | 31.8 | 41.9 | 24.4 |
| DFC – 15M – 8P | 15 | Rc 1/2 | 11.9 | 27 | 36.6 | 46.7 | 24.4 |
| DFC – 20M – 8P | 20 | Rc 1/2 | 15.9 | 30 | 37.8 | 47.9 | 24.4 |
| DFC – 20M – 12P | 20 | Rc 3/4 | 15.9 | 35 | 39.6 | 49.7 | 26.0 |
| DFC – 22M – 12P | 22 | Rc 3/4 | 18.3 | 35 | 39.6 | 49.7 | 26.0 |
| DFC – 22M – 16P | 22 | Rc 1 | 18.3 | 41 | 47.8 | 57.9 | 26.0 |
| DFC – 25M – 12P | 25 | Rc 3/4 | 21.8 | 35 | 41.1 | 53.4 | 31.3 |
| DFC – 25M – 16P | 25 | Rc 1 | 21.8 | 41 | 50.0 | 62.3 | 31.3 |
| TUBE (INCH) TO FEMALE ISO TAPERED THREAD | |||||||||||||
| PART NUMBER | A (TUBE O.D) | T (ISO) | D | W (HEX.FLAT) | N | L | I | ||||||
| in | mm | in | in | mm | in | mm | in | mm | in | mm | in | mm | |
| DFC – 1 – 1P | 1/16 | 1.58 | Rc 1/16 | 0.05 | 1.27 | 7/16 | 11.1 | 0.78 | 19.81 | 0.93 | 23.62 | 0.34 | 8.6 |
| DFC – 1 – 2P | 1/16 | 1.58 | Rc 1/8 | 0.05 | 1.27 | 9/16 | 14.3 | 0.81 | 20.57 | 0.96 | 24.38 | 0.34 | 8.6 |
| DFC – 2 – 2P | 1/8 | 3.17 | Rc 1/8 | 0.09 | 2.28 | 9/16 | 14.3 | 0.87 | 22.10 | 1.13 | 28.70 | 0.50 | 12.7 |
| DFC – 2 – 4P | 1/8 | 3.17 | Rc 1/4 | 0.09 | 2.28 | 3/4 | 19.1 | 1.06 | 26.92 | 1.32 | 33.52 | 0.50 | 12.7 |
| DFC – 3 – 2P | 3/16 | 4.76 | Rc 1/8 | 0.12 | 3.04 | 9/16 | 14.3 | 0.91 | 23.11 | 1.17 | 29.71 | 0.54 | 13.7 |
| DFC – 4 – 2P | 1/4 | 6.35 | Rc 1/8 | 0.19 | 4.82 | 9/16 | 14.3 | 0.94 | 23.87 | 1.23 | 31.24 | 0.60 | 15.3 |
| DFC – 4 – 4P | 1/4 | 6.35 | Rc 1/4 | 0.19 | 4.82 | 3/4 | 19.1 | 1.12 | 28.44 | 1.41 | 35.81 | 0.60 | 15.3 |
| DFC – 4 – 6P | 1/4 | 6.35 | Rc 3/8 | 0.19 | 4.82 | 7/8 | 22.2 | 1.19 | 30.22 | 1.48 | 37.59 | 0.60 | 15.3 |
| DFC – 4 – 8P | 1/4 | 6.35 | Rc 1/2 | 0.19 | 4.82 | 1-1/16 | 27.0 | 1.38 | 35.0 | 1.67 | 42.42 | 0.60 | 15.3 |
| DFC – 5 – 2P | 5/16 | 7.93 | Rc 1/8 | 0.25 | 6.35 | 9/16 | 14.3 | 0.97 | 24.63 | 1.26 | 32.00 | 0.64 | 16.3 |
| DFC – 5 – 4P | 5/16 | 7.93 | Rc 1/4 | 0.25 | 6.35 | 3/4 | 19.1 | 1.16 | 29.46 | 1.45 | 36.83 | 0.64 | 16.3 |
| DFC – 6 – 2P | 3/8 | 9.52 | Rc 1/8 | 0.28 | 7.11 | 5/8 | 15.9 | 1.00 | 25.40 | 1.29 | 32.76 | 0.66 | 16.9 |
| DFC – 6 – 4P | 3/8 | 9.52 | Rc 1/4 | 0.28 | 7.11 | 3/4 | 19.1 | 1.19 | 30.22 | 1.48 | 37.59 | 0.66 | 16.9 |
| DFC – 6 – 6P | 3/8 | 9.52 | Rc 3/8 | 0.28 | 7.11 | 7/8 | 22.2 | 1.25 | 31.75 | 1.54 | 39.11 | 0.66 | 16.9 |
| DFC – 6 – 8P | 3/8 | 9.52 | Rc 1/2 | 0.28 | 7.11 | 1-1/16 | 27.0 | 1.44 | 36.57 | 1.73 | 43.94 | 0.66 | 16.9 |
| DFC – 6 – 12P | 3/8 | 9.52 | Rc 3/4 | 0.28 | 7.11 | 1-5/16 | 33.3 | 1.59 | 40.38 | 1.88 | 47.75 | 0.66 | 16.9 |
| DFC – 8 – 4P | 1/2 | 12.70 | Rc 1/4 | 0.41 | 10.41 | 13/16 | 20.6 | 1.19 | 30.2 | 1.59 | 40.38 | 0.90 | 22.9 |
| DFC – 8 – 6P | 1/2 | 12.70 | Rc 3/8 | 0.41 | 10.41 | 7/8 | 22.2 | 1.25 | 31.75 | 1.65 | 41.91 | 0.90 | 22.9 |
| DFC – 8 – 8P | 1/2 | 12.70 | Rc 1/2 | 0.41 | 10.41 | 1-1/16 | 27.0 | 1.44 | 36.57 | 1.84 | 46.73 | 0.90 | 22.9 |
| DFC – 8 – 12P | 1/2 | 12.70 | Rc 3/4 | 0.41 | 10.41 | 1-5/16 | 33.3 | 1.50 | 38.10 | 1.90 | 48.26 | 0.90 | 22.9 |
| DFC – 10 – 6P | 5/8 | 15.87 | Rc 3/8 | 0.50 | 12.70 | 15/16 | 23.8 | 1.25 | 31.75 | 1.65 | 41.91 | 0.96 | 24.4 |
| DFC – 10 – 8P | 5/8 | 15.87 | Rc 1/2 | 0.50 | 12.70 | 1-1/16 | 27.0 | 1.44 | 36.57 | 1.84 | 46.73 | 0.96 | 24.4 |
| DFC – 10 – 12P | 5/8 | 15.87 | Rc 3/4 | 0.5 | 12.7 | 1-5/16 | 33.3 | 1.50 | 38.1 | 1.90 | 48.26 | 0.96 | 24.4 |
| DFC – 12 – 8P | 3/4 | 19.05 | Rc 1/2 | 0.62 | 15.74 | 1-1/16 | 27.0 | 1.44 | 36.57 | 1.84 | 46.73 | 0.96 | 24.5 |
| DFC – 12 – 12P | 3/4 | 19.05 | Rc 3/4 | 0.62 | 15.74 | 1-5/16 | 33.3 | 1.50 | 38.10 | 1.90 | 48.26 | 0.96 | 24.5 |
| DFC – 14 – 12P | 7/8 | 22.22 | Rc 3/4 | 0.72 | 18.28 | 1-5/16 | 33.3 | 1.56 | 39.62 | 1.96 | 49.78 | 1.02 | 25.9 |
| DFC – 16 – 12P | 1 | 25.40 | Rc 3/4 | 0.88 | 22.35 | 1-3/8 | 34.9 | 1.62 | 41.14 | 2.10 | 53.34 | 1.23 | 31.2 |
| DFC – 16 – 16P | 1 | 25.40 | Rc 1 | 0.88 | 22.35 | 1-5/8 | 41.3 | 1.97 | 50.03 | 2.45 | 62.23 | 1.23 | 31.2 |
| DFC – 20 – 20P | 1-1/4 | 31.75 | 1-1/4 | 1.09 | 27.7 | 2-1/8 | 54.0 | 2.07 | 52.59 | 2.94 | 74.68 | 1.62 | 41.2 |
| DFC – 24 – 24P | 1-1/2 | 38.1 | 1-1/2 | 1.34 | 34.0 | 2-3/8 | 60.3 | 2.21 | 56.13 | 3.28 | 83.31 | 1.97 | 50.0 |
| DFC – 32 – 32P | 2 | 50.8 | 2 | 1.81 | 45.97 | 2-7/8 | 73.0 | 2.53 | 64.26 | 4.0 | 101.6 | 2.66 | 67.6 |
| TUBE(METRIC) TO FEMALE ISO PARALLEL THREAD | |||||||
| PART NUMBER | A (TUBE O.D.) | T (ISO) | D | W (HEX. FLAT) | N | L | I |
| mm | mm | mm | mm | mm | mm | mm | |
| DFC-6M-4RP | 6 | G 1/4 | 4.8 | 19 | 32.0 | 39.4 | 15.3 |
| DFC-6M-6RP | 6 | G 3/8 | 4.8 | 22 | 33.8 | 41.2 | 15.3 |
| DFC-8M-6RP | 8 | G 3/8 | 6.4 | 22 | 34.6 | 42.1 | 16.2 |
| DFC-8M-8RP | 8 | G 1/2 | 6.4 | 27 | 30.6 | 46.9 | 16.2 |
| DFC-10M-8RP | 10 | G 1/2 | 7.9 | 27 | 40.2 | 47.8 | 17.2 |
| DFC-12M-8RP | 12 | G 1/2 | 9.5 | 27 | 40.2 | 50.3 | 22.8 |
| DFC-12M-12RP | 12 | G 3/4 | 9.5 | 35 | 40.5 | 50.6 | 22.8 |
| TUBE(INCH) TO FEMALE ISO PARALLEL THREAD | |||||||||||||
| PART NUMBER | A (TUBE O.D.) | T (ISO) | D | W (HEX. FLAT) | N | L | I | ||||||
| in | mm | in | in | mm | in | mm | in | mm | in | mm | in | mm | |
| DFC-2-2RP | 1/8 | 3.17 | G 1/8 | 0.09 | 2.28 | 9/16 | 14.3 | 0.96 | 24.3 | 1.22 | 30.90 | 0.5 | 12.7 |
| DFC-2-4RP | 1/8 | 3.17 | G 1/4 | 0.09 | 2.28 | 3/4 | 19.1 | 1.20 | 30.52 | 1..46 | 37.12 | 0.5 | 12.7 |
| DFC-4-4RP | 1/4 | 6.35 | G 1/4 | 0.19 | 4.82 | 3/4 | 19.1 | 1.26 | 32.04 | 1.55 | 39.41 | 0.6 | 15.3 |
| DFC-4-6RP | 1/4 | 6.35 | G 3/8 | 0.19 | 4.82 | 7/8 | 22.2 | 1.33 | 33.82 | 1.62 | 41.19 | 0.6 | 15.3 |
| DFC-6-6RP | 3/8 | 9.52 | G 3/8 | 0.28 | 7.11 | 7/8 | 22.2 | 1.39 | 35.35 | 1.68 | 42.71 | 0.66 | 16.9 |
| DFC-6-8RP | 3/8 | 9.52 | G 1/2 | 0.28 | 7.11 | 1-1/16 | 27.0 | 1.58 | 40.17 | 1.68 | 42.71 | 0.66 | 16.9 |
| DFC-8-8RP | 1/2 | 12.7 | G 1/2 | 0.41 | 10.41 | 1-1/16 | 27.0 | 1.58 | 40.17 | 1.98 | 50.33 | 0.90 | 22.9 |
| DFC-8-12RP | 1/2 | 12.7 | G 3/4 | 0.41 | 10.41 | 1-5/16 | 33.3 | 1.64 | 41.7 | 2.04 | 51.86 | 0.9 | 22.9 |
| DFC-12-12RP | 3/4 | 19.05 | G 3/4 | 0.62 | 15.74 | 1-5/16 | 33.3 | 1.64 | 41.7 | 2.04 | 51.86 | 0.96 | 24.5 |
| DFC-16-16RP | 1 | 25.4 | G 1 | 0.88 | 22.35 | 1-3/8 | 41.3 | 2.03 | 51.63 | 2.51 | 63.83 | 1.23 | 31.2 |
