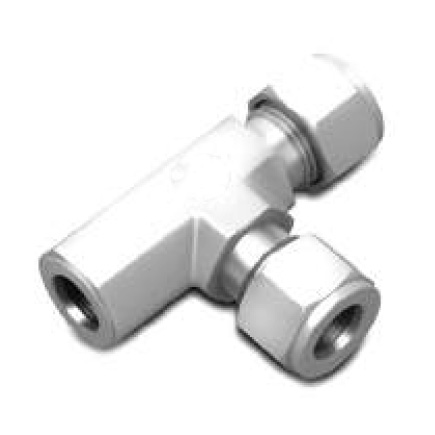

FEMALE RUN TEE
DFRT

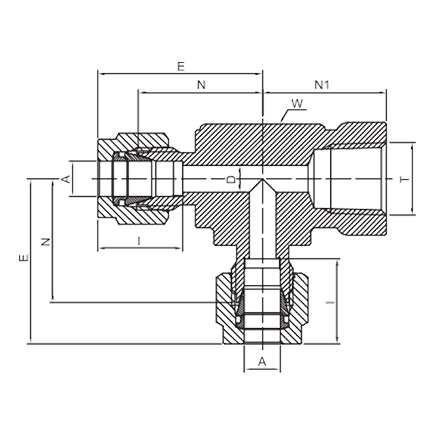

| TUBE (METRIC) TO FEMALE NPT THREAD | |||||||||
| PART NUMBER | A TUBE O.D. | T NPT | D | W WRENCH FLAT | N | E | N1 | I | |
| mm | in | mm | in | mm | mm | mm | |||
| DFRT – 6M – 2N | 6 | 1/8 | 4.8 | 1/2 | 12.7 | 19.6 | 27.0 | 19.0 | 15.3 |
| DFRT – 6M – 4N | 6 | 1/4 | 4.8 | 11/16 | 17.5 | 22.4 | 29.8 | 22.4 | 15.3 |
| DFRT – 6M – 8N | 6 | 1/2 | 4.8 | 1 | 25.4 | 27.2 | 34.5 | 28.4 | 15.3 |
| DFRT – 8M – 2N | 8 | 1/8 | 6.4 | 5/8 | 15.9 | 22.4 | 29.9 | 19.0 | 16.2 |
| DFRT – 8M – 4N | 8 | 1/4 | 6.4 | 11/16 | 17.5 | 23.1 | 30.6 | 22.4 | 16.2 |
| DFRT – 8M – 6N | 8 | 3/8 | 6.4 | 13/16 | 20.6 | 25.2 | 32.4 | 22.4 | 16.2 |
| DFRT – 8M – 8N | 8 | 1/2 | 6.4 | 1 | 25.4 | 28 | 35.2 | 28.4 | 16.2 |
| DFRT – 10M – 4N | 10 | 1/4 | 7.9 | 11/16 | 17.5 | 25 | 32.6 | 22.4 | 17.2 |
| DFRT – 12M – 4N | 12 | 1/4 | 9.5 | 13/16 | 20.6 | 25.9 | 36.0 | 22.4 | 22.8 |
| DFRT – 12M – 6N | 12 | 3/8 | 9.5 | 13/16 | 20.6 | 25.9 | 36.0 | 22.4 | 22.8 |
| DFRT – 12M – 8N | 12 | 1/2 | 9.5 | 1 | 25.4 | 28.7 | 38.8 | 28.4 | 22.8 |
| DFRT – 16M – 8N | 16 | 1/2 | 12.7 | 1 | 25.4 | 29.7 | 39.5 | 28.4 | 24.4 |
| TUBE (INCH) TO FEMALE NPT THREAD | |||||||||||||||
| PART NUMBER | A TUBE O.D. | T NPT | D | W WRENCH FLAT | N | E | N1 | I | |||||||
| in | mm | in | in | mm | in | mm | in | mm | in | mm | in | mm | in | mm | |
| DFRT – 2 – 2N | 1/8 | 3.17 | 1/8 | 0.09 | 2.28 | 1/2 | 12.70 | 0.71 | 18.00 | 0.97 | 24.44 | 0.75 | 19.05 | 0.50 | 12.70 |
| DFRT – 4 – 2N | 1/4 | 6.35 | 1/8 | 0.19 | 4.82 | 1/2 | 12.70 | 0.77 | 19.55 | 1.06 | 26.92 | 0.75 | 19.05 | 0.60 | 15.30 |
| DFRT – 4 – 4N | 1/4 | 6.35 | 1/4 | 0.19 | 4.82 | 11/16 | 17.50 | 0.88 | 22.35 | 1.17 | 29.71 | 0.88 | 22.35 | 0.60 | 15.30 |
| DFRT – 6 – 4N | 3/8 | 9.52 | 1/4 | 0.28 | 7.11 | 11/16 | 17.50 | 0.94 | 23.87 | 1.23 | 31.24 | 0.88 | 22.35 | 0.60 | 16.90 |
| DFRT – 8 – 6N | 1/2 | 12.70 | 3/8 | 0.41 | 10.41 | 13/16 | 20.60 | 1.02 | 25.90 | 1.42 | 36.07 | 0.88 | 22.35 | 0.90 | 22.90 |
| DFRT – 8 – 8N | 1/2 | 12.70 | 1/2 | 0.41 | 10.41 | 1-1/16 | 27.00 | 1.17 | 29.72 | 1.57 | 39.88 | 1.12 | 28.45 | 0.90 | 22.90 |
| DFRT – 12 – 12N | 3/4 | 19.05 | 3/4 | 0.62 | 15.75 | 1-3/8 | 34.90 | 1.36 | 34.54 | 1.76 | 44.70 | 1.25 | 31.75 | 0.90 | 24.50 |
| DFRT – 16 – 12N | 1 | 25.40 | 3/4 | 19.05 | 22.35 | 1-3/8 | 34.90 | 1.45 | 36.83 | 1.93 | 49.02 | 1.25 | 31.75 | 1.23 | 31.24 |
| DFRT – 16 – 16N | 1 | 25.40 | 1 | 25.40 | 22.35 | 1-11/16 | 42.86 | 1.63 | 41.40 | 2.11 | 53.59 | 1.50 | 38.10 | 1.23 | 31.24 |
“D” – Dimension is minimum opening – dimensions are for reference only, and are subject to change without notice.
