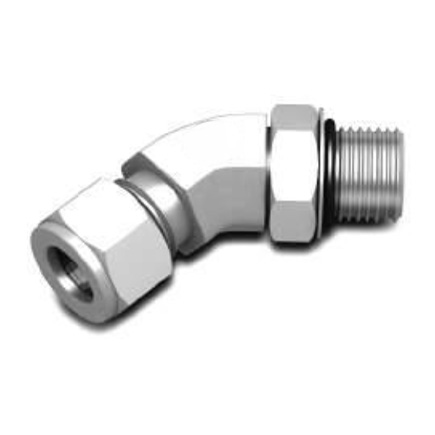

MALE 45⁰ ELBOW
DMHE
| TUBE TO SAE/MS STRAIGHT THREAD BOSS (POSITIONABLE)* | ||||||||||||||||||||||
| PART NUMBER | A TUBE O.D. | T SAE/MS | D | W WRENCH FLAT | Wa HEX. FLAT | N | E | E1 | L | M | I | O-RING ** | ||||||||||
| in | mm | in | in | mm | in | mm | in | mm | in | mm | in | mm | in | mm | in | mm | in | mm | in | mm | dash no. | |
| DMHE – 4 – 4ST | 1/4 | 6.35 | 7/16-20 | 0.19 | 4.8 | 1/2 | 12.7 | 9/16 | 14.3 | 0.72 | 18.29 | 1.01 | 25.65 | 1.01 | 25.65 | 0.39 | 9.9 | 0.65 | 16.5 | 0.6 | 15.3 | -904 |
| DMHE – 6 – 6ST | 3/8 | 9.52 | 9/16-18 | 0.28 | 7.1 | 5/8 | 15.9 | 11/16 | 17.5 | 0.81 | 20.06 | 1.1 | 28.0 | 1.06 | 28.2 | 0.44 | 11.2 | 0.79 | 20.1 | 0.66 | 16.9 | -906 |
| DMHE – 8 – 8ST | 1/2 | 12.7 | 3/4-16 | 0.41 | 10.41 | 13/16 | 20.6 | 7/8 | 22.2 | 0.86 | 21.84 | 1.26 | 32.0 | 1.27 | 32.25 | 0.5 | 12.7 | 1.01 | 25.65 | 0.9 | 22.9 | -908 |
| DMHE – 12 – 12ST | 3/4 | 19.05 | 1-1/16-12 | 0.62 | 15.74 | 1-1/16 | 27.0 | 1-1/4 | 31.75 | 1.17 | 29.7 | 1.57 | 39.87 | 1.86 | 47.24 | 0.65 | 16.7 | 1.45 | 36.6 | 0.96 | 24.4 | -910 |
| DMHE – 16 – 16ST | 1 | 25.4 | 1-5/16-12 | 0.88 | 22.35 | 1-3/8 | 34.9 | 1-1/2 | 38.1 | 1.39 | 35.3 | 1.87 | 47.5 | 1.97 | 50.24 | 0.65 | 16.7 | 1.72 | 43.94 | 1.0 | 24.5 | -912 |
| TUBE (INCH) TO ISO PARALLEL THREAD (POSITIONABLE)* | ||||||||||||||||||||||
| PART NUMBER | A TUBE O.D. | T ISO | D | W WRENCH FLAT | Wa HEX. FLAT | N | E | E1 | L | M | I | O-RING I.D | ||||||||||
| in | mm | in | in | mm | in | mm | in | mm | in | mm | in | mm | in | mm | in | mm | in | mm | in | mm | dash no. | |
| DMHE – 4 – 2PR | 1/4 | 6.35 | 1/8-28 BSPP | 0.16 | 4.0 | 9/16 | 14.3 | 9/16 | 14.3 | 0.69 | 17.5 | 0.98 | 24.9 | 0.94 | 24.0 | 0.32 | 8.1 | 0.68 | 17.3 | 0.60 | 15.3 | 8.0 |
| TUBE (METRIC) TO ISO PARALLEL THREAD (POSITIONABLE) | ||||||||||||||
| PART NUMBER | A TUBE O.D. | T ISO | D | W WRENCH FLAT | Wa HEX. FLAT | N | E | E1 | L | M | I | O-RING I.D | ||
| mm | in | mm | in | mm | in | mm | mm | mm | mm | mm | mm | mm | dash no. | |
| DMHE – 6 -2PR | 6 | 1/8-28 BSPP | 4.0 | 9/16 | 14.3 | 9/16 | 14.3 | 17.55 | 24.9 | 24.0 | 8.1 | 17.3 | 15.3 | 8.0 |
“D” – Dimension is minimum opening – dimensions are for reference only, and are subject to change without notice.
*ISO PARALLEL THREAD FOR BS-2779. See page 64 for mounting
**O-Rings used are Viton® 90 Durometer. Other O-Ring materials are available on request.
