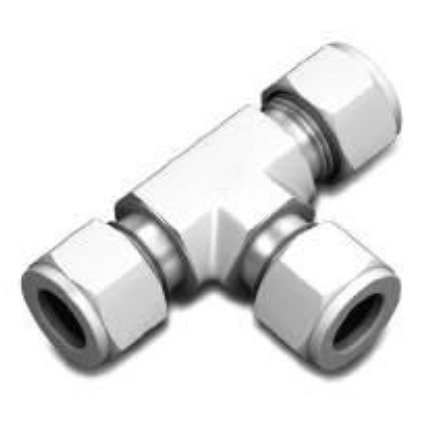

UNION TEE –DUT
| ALL TUBE (METRIC) | |||||||

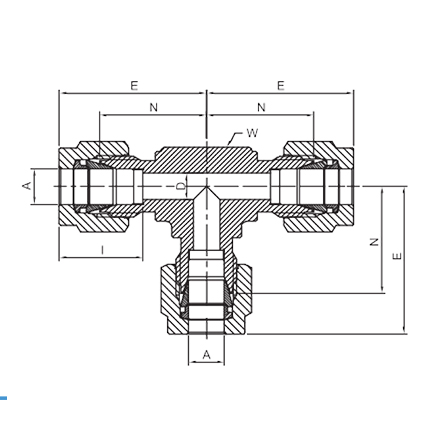

| Part Number | A TUBE O.D. mm | D
mm | W HEX. FLAT in | W HEX. FLAT mm | N
mm | E
mm | I
mm |
| DUT – 2M | 2 | 1.7 | 3/8 | 9.5 | 15.7 | 22.3 | 12.9 |
| DUT – 3M | 3 | 2.4 | 3/8 | 9.5 | 15.7 | 22.3 | 12.9 |
| DUT – 4M | 4 | 2.4 | 1/2 | 12.7 | 18.8 | 25.4 | 13.7 |
| DUT – 6M | 6 | 4.8 | 1/2 | 12.7 | 19.6 | 27.0 | 15.3 |
| DUT – 8M | 8 | 6.4 | 5/8 | 15.9 | 22.4 | 29.9 | 16.2 |
| DUT – 10M | 10 | 7.9 | 11/16 | 17.5 | 23.9 | 31.5 | 17.2 |
| DUT – 12M | 12 | 9.5 | 13/16 | 20.6 | 25.9 | 36.0 | 22.8 |
| DUT – 14M | 14 | 11.1 | 15/16 | 23.8 | 28.7 | 38.8 | 24.4 |
| DUT – 15M | 15 | 11.9 | 15/16 | 23.8 | 28.7 | 38.8 | 24.4 |
| DUT – 16M | 16 | 12.7 | 15/16 | 23.8 | 28.7 | 38.8 | 24.4 |
| DUT – 18M | 18 | 15.1 | 1-1/8 | 28.6 | 29.7 | 39.8 | 24.4 |
| DUT – 20M | 20 | 15.9 | 1-3/8 | 34.9 | 34.5 | 44.6 | 26.0 |
| DUT – 22M | 22 | 18.3 | 1-3/8 | 34.9 | 34.5 | 44.6 | 26.0 |
| DUT – 25M | 25 | 21.8 | 1-3/8 | 34.9 | 36.8 | 49.1 | 31.3 |
| DUT – 28M | 28 | 21.8 | – | 41.0 | 43.2 | 64.0 | 36.8 |
| DUT – 32M | 32 | 28.6 | – | 46.0 | 49.3 | 72.3 | 42.0 |
| DUT – 38M | 38 | 33.7 | – | 55.0 | 56.4 | 84.0 | 49.4 |
| DUT – 42M | 42 | 36.0 | – | 55.0 | 58.0 | 89.1 | 55.1 |
| ALL TUBE (INCH) | ||||||||||||
| Part Number | A (Tube O.D.) | D | W (Hex. Flat) | N | E | I | ||||||
| in | mm | in | mm | in | mm | in | mm | in | mm | in | mm | |
| DUT – 1 | 1/16 | 1.58 | 0.05 | 1.27 | 3/8 | 9.5 | 0.56 | 14.00 | 0.70 | 17.80 | 0.34 | 8.6 |
| DUT – 2 | 1/8 | 3.17 | 0.09 | 2.28 | 3/8 | 9.5 | 0.62 | 15.74 | 0.88 | 22.35 | 0.50 | 12.7 |
| DUT – 3 | 3/16 | 4.76 | 0.12 | 3.04 | 1/2 | 12.7 | 0.70 | 17.80 | 0.96 | 24.40 | 0.54 | 13.7 |
| DUT – 4 | 1/4 | 6.35 | 0.19 | 4.82 | 1/2 | 12.7 | 0.77 | 19.60 | 1.06 | 26.90 | 0.60 | 15.3 |
| DUT – 5 | 5/16 | 7.93 | 0.25 | 6.35 | 5/8 | 15.9 | 0.88 | 22.35 | 1.17 | 29.71 | 0.64 | 16.3 |
| DUT – 6 | 3/8 | 9.52 | 0.28 | 7.11 | 5/8 | 15.9 | 0.91 | 23.11 | 1.20 | 30.48 | 0.66 | 16.9 |
| DUT – 8 | 1/2 | 12.70 | 0.41 | 10.41 | 13/16 | 20.6 | 1.02 | 25.90 | 1.42 | 36.10 | 0.90 | 22.9 |
| DUT – 10 | 5/8 | 15.87 | 0.50 | 12.70 | 15/16 | 23.8 | 1.13 | 28.70 | 1.53 | 38.90 | 0.96 | 24.4 |
| DUT – 12 | 3/4 | 19.05 | 0.62 | 15.74 | 1-1/16 | 27.0 | 1.17 | 29.70 | 1.57 | 39.90 | 0.96 | 24.5 |
| DUT – 14 | 7/8 | 22.22 | 0.72 | 18.29 | 1-3/8 | 34.9 | 1.36 | 34.54 | 1.76 | 44.70 | 1.02 | 25.9 |
| DUT – 16 | 1 | 25.40 | 0.88 | 22.35 | 1-3/8 | 34.9 | 1.45 | 36.80 | 1.93 | 49.00 | 1.23 | 31.2 |
| DUT – 20 | 1-1/4 | 31.75 | 1.09 | 27.70 | 1-11/16 | 42.9 | 1.75 | 44.50 | 2.62 | 66.65 | 1.62 | 41.2 |
| DUT – 24 | 1-1/2 | 38.10 | 1.34 | 34.00 | 2 | 50.8 | 2.00 | 50.80 | 3.07 | 77.98 | 1.97 | 50.0 |
| DUT – 32 | 2 | 50.80 | 1.81 | 45.97 | 2-3/4 | 69.9 | 2.75 | 69.85 | 4.22 | 107.19 | 2.66 | 67.6 |
